Como escolho o motou de passo de alto torque certo para minha aplicação?

Selecionar o motor de passo de alto torque ideal é uma decisão crítica de engenharia que impacta diretamente o desempenho, a confiabilidade e o custo-benefício de uma aplicação. Ao contrário dos componentes padrão disponíveis no mercado, esses motores não são uma solução única para todos. O processo requer um exame meticuloso das características do motor e um profundo entendimento das demandas da aplicação.

Compreender os princípios fundamentais da motores de passo de alto torque

Antes de nos aprofundarmos nos critérios de seleção, é essencial compreender o que diferencia um motor de passo de alto torque. Fundamentalmente, um motor de passo converte pulsos eletrônicos em movimentos mecânicos precisos do eixo. A designação “alto torque” refere-se a motores projetados para fornecer força rotacional significativamente maior em baixas velocidades em comparação com seus equivalentes padrão. Isto os torna indispensáveis ​​em aplicações onde é necessária uma alta força de retenção ou a capacidade de mover cargas pesadas com precisão. A saída de torque é principalmente uma função do tamanho físico do motor, do design magnético interno e da corrente fornecida pelo seu driver. Esta relação entre o projeto físico e a entrada elétrica é a base para selecionar o motor certo. Um fornecedor que oferece customização entende que alcançar o equilíbrio certo é fundamental, pois cada modelo pode ser adaptado às necessidades específicas do cliente, garantindo que cada componente seja projetado com especificações exatas em mente.

Uma estrutura passo a passo para seleção

O processo de seleção pode ser dividido em uma avaliação sistemática dos requisitos da sua aplicação em relação às capacidades do motor.

1. Defina os requisitos mecânicos da sua aplicação

A primeira e mais importante etapa é quantificar as demandas mecânicas do seu sistema. Isso envolve calcular a carga, velocidade e precisão necessárias.

Requisitos de torque: Este é o fator mais crítico. Você deve determinar tanto o torque de retenção , que é o torque que o motor pode exercer quando parado e energizado, e o torque dinâmico necessário para acelerar e mover a carga. O torque dinâmico deve ser suficiente para vencer a inércia da carga e qualquer atrito presente no sistema. Subestimar o torque é uma causa comum de falha do motor, resultando em etapas perdidas, travamento e geração excessiva de calor. É sempre prudente incorporar uma margem de segurança, normalmente de 20 a 30%, acima do torque máximo calculado. Isto garante uma operação confiável sob condições variáveis ​​e prolonga a vida operacional do motor.

Requisitos de velocidade: A faixa de velocidade operacional da sua aplicação é vital porque a saída de torque de um motor está inversamente relacionada à sua velocidade. À medida que a velocidade de rotação aumenta, o torque disponível diminui, uma relação representada graficamente por um curva torque-velocidade . Uma aplicação que exige alto torque em altas velocidades precisará de um motor maior e mais potente ou de uma tecnologia totalmente diferente. Você deve identificar a velocidade máxima na qual sua aplicação deve funcionar e verificar se o motor pode fornecer o torque necessário nessa velocidade a partir de sua curva torque-velocidade.

Resolução e precisão: A resolução posicional necessária influenciará a escolha do ângulo do passo. Os motores padrão têm um ângulo de passo de 1,8 graus (200 passos por revolução), enquanto os modelos de alta resolução oferecem 0,9 graus (400 passos por revolução). Para aplicações que exigem movimento muito suave e posicionamento mais preciso, micropasso drivers podem ser usados para dividir eletronicamente essas etapas básicas, mas é importante observar que o micropasso pode reduzir ligeiramente o torque disponível. A precisão necessária ditará o nível de controle necessário e o tipo de tecnologia do driver.

2. Determine as restrições físicas e ambientais

O motor deve se ajustar fisicamente ao seu projeto e sobreviver ao seu ambiente operacional.

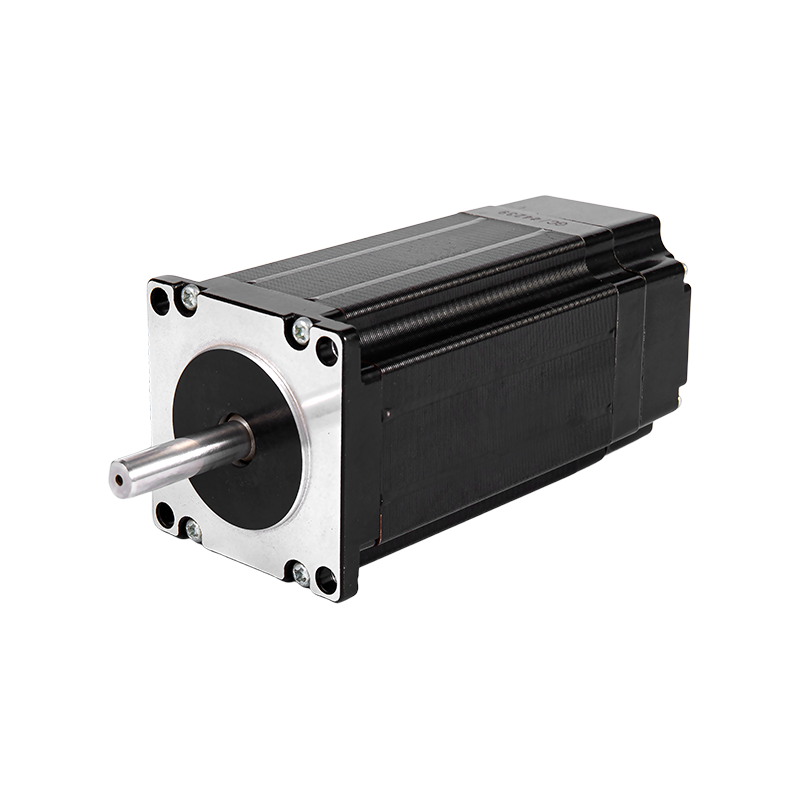

Tamanho e montagem (tamanho da estrutura NEMA): As dimensões físicas do motor são frequentemente padronizadas por Tamanhos de quadros NEMA (como NEMA 17, NEMA 23 ou NEMA 34). Um tamanho de chassi maior geralmente permite maior saída de torque. Você deve selecionar um tamanho de estrutura que se ajuste ao seu projeto mecânico e forneça a interface de montagem necessária. Além disso, o peso do motor pode ser uma preocupação em aplicações portáteis ou de movimento vertical.

Condições ambientais: O ambiente operacional afeta profundamente a seleção e a longevidade do motor. Considere fatores como temperatura ambiente, presença de contaminantes, umidade e vibrações. Os motores padrão são adequados para ambientes benignos, mas aplicações em instalações médicas or instalações de laboratório pode exigir componentes compatíveis com salas limpas. Ambientes agressivos, como aqueles encontrados em máquinas automotivas ou ambientes industriais externos, necessitam de motores com especificações específicas. classificações de proteção de entrada (IP) para proteger contra poeira e umidade. Altas temperaturas ambientes podem exigir um motor com isolamento de classe de temperatura mais alta ou resfriamento forçado para evitar a desmagnetização dos ímãs internos.

3. Selecione os componentes elétricos apropriados

Um motor de passo não opera isoladamente; faz parte de um sistema. A escolha do driver e da fonte de alimentação é fundamental para alcançar o desempenho desejado.

Seleção de motorista: O driver é o controlador eletrônico que traduz sinais de pulso de um indexador ou controlador de movimento na corrente enviada aos enrolamentos do motor. A corrente nominal do driver deve corresponder ou exceder a corrente de fase do motor. Escolhendo um driver que suporte micropasso pode melhorar significativamente a suavidade do movimento e reduzir o ruído audível. Além disso, os drivers modernos muitas vezes incorporam algoritmos avançados para minimizar a ressonância e otimizar a saída de torque em toda a faixa de velocidade. A sinergia entre o motor e o acionador é tão crítica que uma estreita parceria de trabalho com o seu fornecedor pode levar a uma solução total que combina inovação com desempenho prático.

Requisitos de fonte de alimentação: A fonte de alimentação deve fornecer uma tensão e uma corrente capazes de acionar o motor no nível de desempenho exigido. Uma regra geral é que uma tensão de alimentação mais alta permite que o motor atinja velocidades mais altas sem uma perda drástica de torque. A fonte de alimentação deve ser dimensionada para fornecer a corrente necessária aos enrolamentos do motor, especialmente em condições de pico de carga. Uma fonte de alimentação subdimensionada levará a problemas de desempenho e falhas potenciais.

4. Considere a otimização do desempenho e a garantia de qualidade

Além das especificações básicas, vários fatores contribuem para o sucesso de uma integração a longo prazo.

A importância do controle de qualidade: A confiabilidade de um sistema de movimento depende da consistência e durabilidade de seus componentes. Um robusto Sistema de controle de qualidade não é negociável para garantir uma qualidade boa e estável. Isso significa que cada motor deve funcionar de forma idêntica às suas especificações, lote após lote. Inconsistências na fabricação podem levar a falhas em campo, tempo de inatividade e aumento de custos. Ao avaliar fornecedores, o seu compromisso com a garantia de qualidade deve ser uma consideração primordial.

O valor de um fornecedor abrangente: A aquisição de componentes de vários fornecedores pode apresentar problemas de compatibilidade e complexidade logística. Há uma vantagem significativa em trabalhar com um fornecedor que oferece uma série completa de produtos, permitindo uma experiência de aquisição “one-stop”. Isto é particularmente verdadeiro quando um projeto envolve capacidades de fabricação complementares, como gabinetes personalizados via fundição sob pressão ou especializado chicotes de fios . Ter um único ponto de contato para uma montagem mecatrônica completa agiliza a cadeia de suprimentos e garante melhor integração entre as peças.

Resumo dos principais parâmetros de seleção

A tabela a seguir consolida os principais fatores a serem considerados durante o processo de seleção.
